單盤9型紙杯機
發布日期:[2018-10-08] 點擊率: ![]() |
![]() |
![]() |
DPZB配置參數 | |||
機型 | DPZB-9型 紙杯機 |
| |
出廠價 | 43000元 | ||
重量 | 1000KG | ||
規格 | 機器:2000x1100x1400 | ||
電氣規格 | 三相380V,4.5KW | ||
產能 | 55-60只/分鐘 | ||
紙張規格 | 單PE | ||
紙張克重 | 150-210g/㎡ | ||

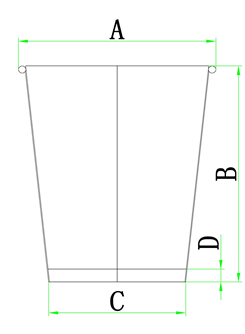

紙杯規格 | (A)φ50-75mm | (B)φ45-85mm | |
(C)φ35-60mm | (D)φ5-8mm | ||
電氣配置 | |||
變頻器 | 惠豐 | ||
關電 | 滬工 | ||
主電機 | 上海德東 | ||
卷邊電機 | 上海德東 | ||
氣動元件 | 氣缸 | 意達 | |
機械配置 | 傳動軸 | 40CR調質 | |
直線光軸 | 硬軸 | ||
間歇分割器 | 山東鑫嘉 | ||
刀模模具/滾花 | CR12淬火/40CR氮化 | ||
凸輪 | 數控加工+氮化 | ||
轉盤 | 鋁合金 |

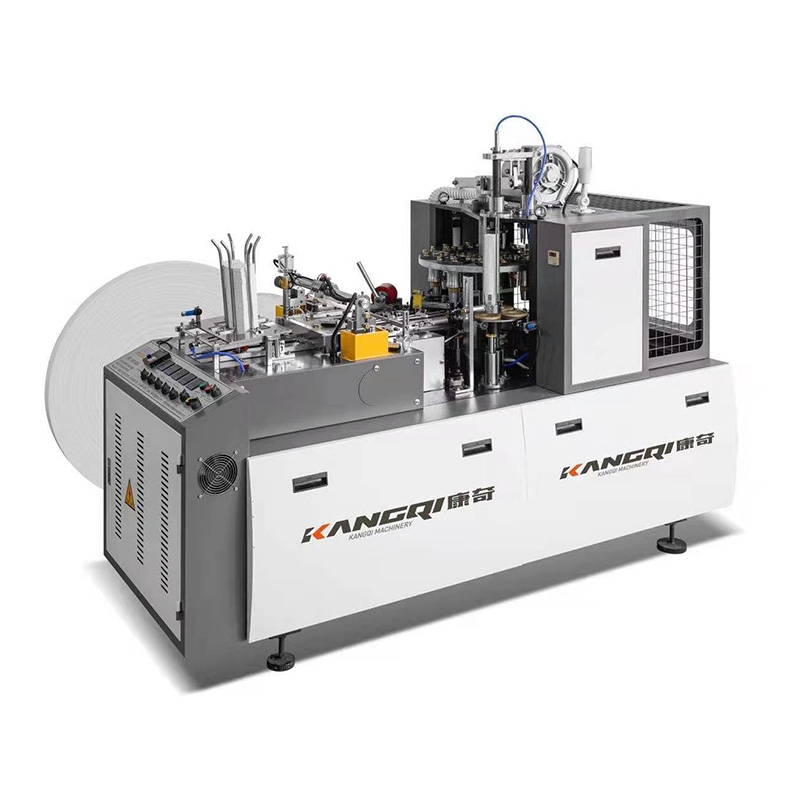

DPZB新型紙杯成型機是一款全自動的紙杯成型設備,通過多分排自動送紙、紙張防退裝置(保證定位準確)、超聲波焊接或者電加熱焊接、注油、機械手紙筒轉移、上杯筒、沖底、折底、預熱、滾花、卷邊、收杯等連續工序,可穩定生產各種不同規格紙杯,是我公司自主新研發的經過全面技術改進的新形紙杯成型設備。
1、增加成品產量。原來一分鐘生產40-50只,現在每分可達到55-60只。在增加產量的同時,用電量只有在4.5KW左右。
2、設備外形尺寸減小,結構更加合理緊湊,工序更加簡單,由原來為3個轉盤減少為1個轉盤加一個出杯小轉盤,收杯簡單方便。
3、切底刀置于杯模底部,底紙切斷后直接沖入杯筒底部,可避免翻底現象產生,提高了穩定性。
5、該款設備采用光控無觸點多點開關,檢測工作異常、實現了故障自動報警停機,保護機器各部件不碰撞,提高了機器的穩定性和壽命。
